E+H仪表电磁流量计磁路系统介绍

近年来，伴随着相关新材料、新工艺以及新的理论和方法的出现，电磁流量计的励磁技术也在不断完善。为了进一步提高电磁流量计的测量精度，拓展测量范围，电磁流量计也在不断克服技术瓶颈和障碍，使其各项性能指标不断提高。

电磁流量计可分为分体式和一体式两种形式的外部结构。因工艺需求，一体式流量计在地浸方面应用较为广泛，所以本次主要介绍一体式流量计转换器与传感器的内部结构。电磁流量计传感器主要由法兰、绝缘里衬、电极、测量管、励磁线圈及外壳组成。电磁流量计转换器主要由端子排、显示屏、开关电源板及信号转换板组成。

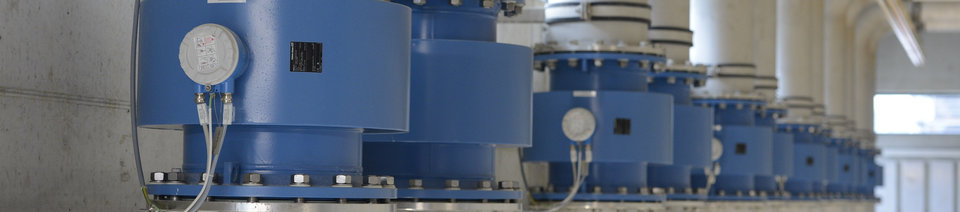

E+H仪表电磁流量计磁路系统介绍

磁路系统：其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。

电磁流量计的测量管必须充满液体（非满管型例外），测量管是垂直安装，可以避免测量误差，如不能垂直安装时，也可水平安装，但要使用两电极在同一水平面上。电磁流量计的安装地点应远离一切电磁场且不能有振动。

可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
